대구경 삽입식 가스용 유량계(type:VA40....ZG7)
제  조 사 : Hontzsch GmbH / Germany

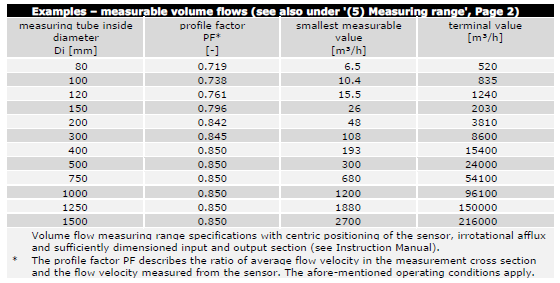

사용범위 : size:80~1500mm(ID)/0~9999 m3/hr
용      도 : 삽입형으로 대형덕트, 굴뚝의 배출가스 측정


Vortex flow meter VA40 ... ZG7 with
integrated transducer UVA, capable of parameterization



Measurable variable
· 실제 순간유체의 속도 v [m/s]
· 실제 순간유체의 유량 Q[m3/h]
· 입력 매개 변수 온도, 압력을 보상한 표준 유체의 속도/표준 유체의 유량

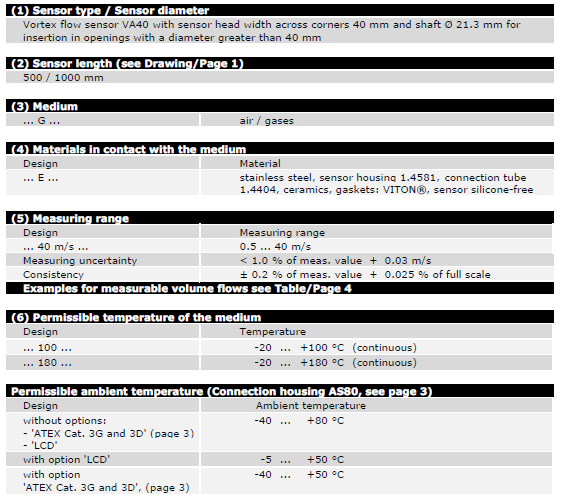

Measuring range
· 0.5 ... 40 m/s



Functional principle
· 볼텍스 원리를 적용한 유체의 속도, 유체의 유량 및 적산량을 측정
· 볼텍스 초음음파 측정



Medium
· 순수가스로서 air, nitrogen, oxygen, methane, natural gas, ammonia, argon,

  carbon monoxide, superheated steam ... and biogas as dominant component.
  이 외의 가스는 문의하여 주세요.



Advantages
· 최소 측정 유량 시작 값(0.5 m/s)
· TURN-DOWN Rate (1 : 80)
· 센서의 무가동
· 장시간 사용
· 부식성에 강함.
· 가스 조성 비율에 상관 없이 적용
· 미세 압력 저하
· 방폭등급 3G and 3D (zone 2 and zone 22)



Range and examples of application

·  유량측정 가능한 가스 예) 공기, 외부 공기, 슬러지 활성화 공기, 엔진 흡기, 천연 가스, 천연 가스,
   배기 가스, 프로세스 가스, 바이오 가스, 차량 엔진 배기 가스 배출 가스, 플레어 가스, 습기 및 응축
·  먼지와 같은 입자에 의한 분진에 의한 가스의 수수료는 측정치에 영향을 미치지 않습니다.
   센서에 마찰 및 집중이 발생하지 않음
·  100%미만의 상대 기체 습도는 측정 불확도에 영향을 주지 않는다.
·  센서에 대한 약간의 응결 흡착은 측정 값에 영향을 주지 않습니다.














*** 자세한 기술 자료는 유첨한 카다로그를 확인하세요 ***
