오일용 유량계 VZ-01
제  조 사 : Profi-Mass GmbH / Germany
사용범위 : 0.5 ~ 40/80/200/600/1500/3000/9000/30000 LPH
용      도 : 오일용 적산계량기


<개요설명>

설명:
K-01시리즈 체적 카운터는 원통형 피스톤입니다. 보조 전기 동력 없이 작동하는 계량기 공허함 실린더는 원통형 하우징 안에 위치해 있다. 때문에 가이드 슬롯, 실린더가 진동하는 움직임을 일으킵니다.
측정 챔버가 중간에 있는 상태에서 측정합니다. 피스톤 동작은 자력으로 토털 라이징 됩니다. 롤러를 이용하여 볼륨을 고정시키는 롤러 카운터 일정 기간 필요한 경우 카운터를 장착할 수 있습니다. 리드 또는 유도체로 설계된 원격 가치 이미터를 사용하여 각각의 전기 충격을 전달할 수 있는 접촉 데이크드 넷드 볼륨

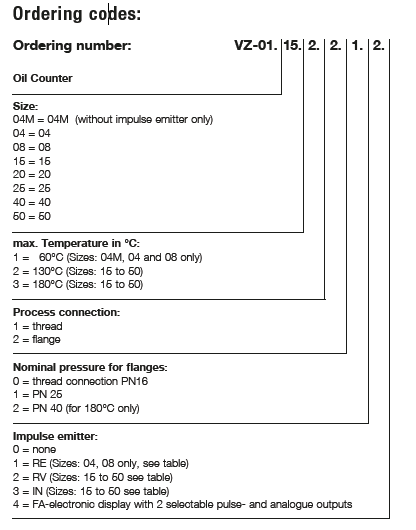

<형식>

K-01오일 카운터

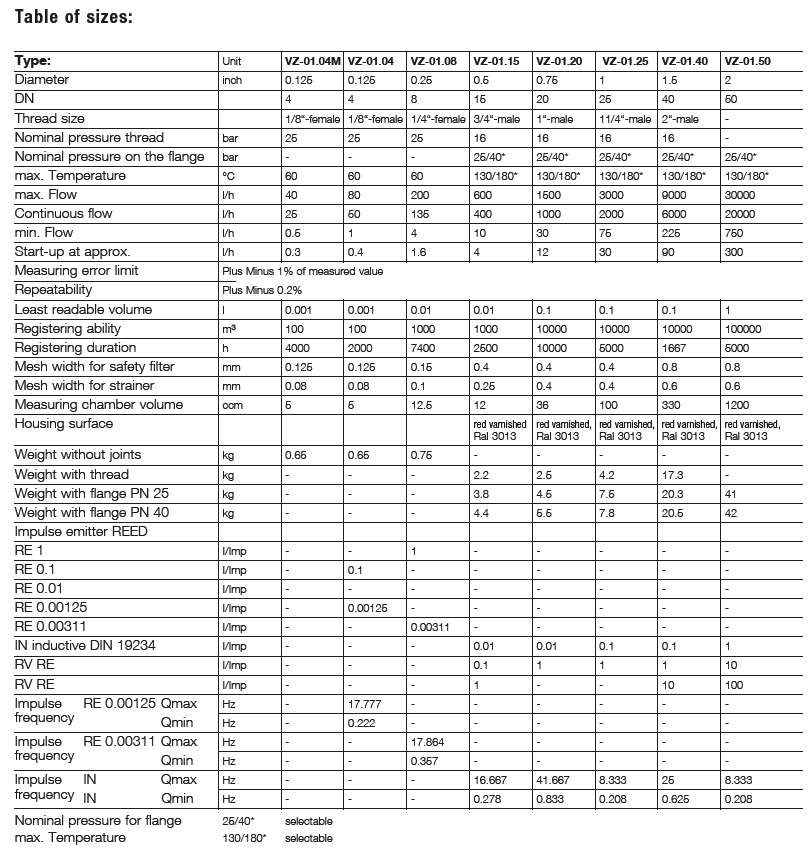

크기:크기 표를 참조하십시오.
맥스. Temperature:에 속하는 오일 카운터의 경우 04M04,04및 08항 미디어 온도는 다음과 같아야 한다.
60°C를 넘다 15~50의 경우 최대 용량 매체 온도는 130°C입니다. 필요한 경우 고온 최대 180°C의 버전을 사용할 수 있습니다. 프로세스 연결:04M04,04및 04호 08은 표"크기"에 따라 스레드 연결만 한다.

15~40개의 크기는 나사산 또는 플랜지 사이에 선택할 수 있습니다.
연결 고리 공칭 압력:나사산의 공칭 압력 접합부 연결부 중에도 PN16이 연결되어 있습니다. PN25또는 PN40을 선택할 수 있습니다. impulse이미터:원격 이미터를 선택할 수 있음 테이블"사이즈" 전자 디스플레이 장치는 최첨단 유닛이다.
두개의 선택 가능한 출력을 하나의 조절 가능한 출력으로 제공합니다. 펄스-하나 이상의 4~20N/A출력 또는 기타
두개의 조절 가능한 펄스 출력 표시된 값은 총계입니다. 볼륨, 재설정 가능 볼륨 및 유량.


<전기적인 기술사양>

전기 규격
충격 흡수기 RE, RV및 IN:
스위칭 소자:RE, RV=보호된 상태
가스 접점
IN=유도 슬릿 절단기(internationspecialinternation)
IEC60947-5-6
스위칭 전압:RE, RV=최대값 48VDC/DC
보호 등급 III(SEEV)
5~15VDC
스위칭 전류:RE, RV=최대값 50mA
(Ri=47Ω/0.5W)
IN=>3mALS8VDC/1kΩ
대기 전류:RE, RV=개방 접점
IN=<1VDC에서 1mA/1kΩ
전환 부하:RE, RV=최대값. 2W
전환 시간:RE=40%~60%
(임펄스 값 1.0및 0.1L/div)
30~70%(임펄스 값)
0.00125 및 0.00311 L/div입니다.
RV=50%±10%
IN=50%±10%
외기 온도:RE=-10°C~+60°C
RV=-10°C~+70°C
IN=-10°C~+70°C
보호 클래스:RE=IP450(IEC60529)
RV=IPF(IEC60529)
IN=IPX65(IEC60529)
엘 연결:RE=플러그 커넥터
3.5mm~5mm의 케이블 W3.5mm
RV=고정 케이블 3m길이
(2x0.14 mm2)
IN=케이블용 플러그(2x0.35mm2)


기술 사양:
카운터:L2카운터 카운터
프로세스 연결:플랜지 또는 나사산 연결부
흐름 범위:0.5~30000 lΩ
허용 가능한 미디어:난방 연료(예:조명, 조명)
중다, 나피타,
벙커 C, gasoil그리고
기타 윤활 매체
옵션:US-gallons에 표시
(1갤런은 3.785 L에 해당한다)
차별화된 유닛 단위
연료 소비량 측정
GL, LR, DNV에 따른 승인


<
