코사방폭 스팀유량계(type: M22-VTP)
제  조 사 : VorTekInstruments, LLC / USA
사용범위 : size: 10~200mm(ID) / 0~99999 kg/hr
용      도 : 모든 스팀유량 측정


In-line Vortex Steam Flow Meter Model M22-VTP



Advantage >

•  대부분의 액체, 기체 및 증기에 대한 부피 측정 또는 체적 흐름 모니터링
•  다변수 계량기는 단일 설치에서 질량 흐름, 온도, 압력 및 밀도 판독 값을 제공한다.
   기기의 수명 주기에 걸쳐 초기 비용, 설치 비용 및 비용을 절감하고 비용을 절감할 수 있습니다.
•  흡입 공기량 방정식-실제 가스, 이상 기체, AGA8, API2540
•  액체, 기체 및 증기의 부피 흐름 판독 값
•  에너지 사용 및 출력을 위한 에너지 모니터링/안정성
•  간편한 설치 및 설치
•  ReliableIQ의 착탈식 부품, 센서 접점에 오일이 없음
•  최대 100:1까지의 높은 신뢰도로 높은 정확도 보장
•  최대 75°F까지의 온도
•  최대 1500 psig 까지의 압력
•  1/2"-8"-8"의 배관 구성에 대한 인라인 구성-200~200
•  현장 구성 가능한 범위, 출력 및 디스플레이
•  열악한 환경에서 사용할 수 있는 원격 전자 제품 옵션 또는 액세스 권한이 제한된 장소
•  4-20 mA 저전력 질량 계량기 설계 시 에너지 비용 절감
•  HART프로토콜 통신-표준
•  Modbus 통신 기능 탑재
•  FM, FMC, ATEX, IECEX 승인


< Principle of Operation >

보텍스 플로우 미터는 소용돌이가 소용돌이 치는 빈도를 감지하여 액체, 가스, 증기의 흐름을 측정합니다.
허세를 부리면서 증명된 물리학 법칙에 따르면, 소용돌이의 빈도는
교대는 유속에 정비례한다.
흐름 흐름이 흐름 흐름에 의해 흐르는 흐름을 통과함에 따라, 소용돌이는 후방에 낮은 압력 영역을 생성합니다.
바디 라인 또는 쉐도우 바

Pro-V™M2는 압전 센서를 사용하여 에 가해지는 소용돌이에 의해 가해지는 압력을 감지합니다.
속도 센서 압전기는 이러한 "펄스"를 전기 신호로 변환합니다. 미터기는 모든 용접을 사용합니다.
센서 설계를 통해 강력한 센서를 만들고 잠재적인 누출을 최소화할 수 있습니다.




< Pro-V™ Model M22-VTP >

M2-MV2-VTP는 소형 현장 장치에서 유동 컴퓨터 기능을 제공합니다. 다변수
계측기에는 온도 및 압력 센서가 내장되어 있어 즉각적인 판독 값을 제공합니다.
가스, 액체, 증기의 보상된 질량 흐름 토털 라이징 된 질량 및 출력에 대한 출력뿐 아니라  경보 설정,

현장 구성 가능한 전자 장치는 5개의 프로세스에서 최대 3개의 아날로그 4-20mA출력을 제공합니다.
체적 유량률, 유량, 유량, 온도, 밀도 등을 포함한 측정치.




< Performance Specifications >

【 Accuracy 】

압력 범위의 50-100%에 근거한 가스 및 증기의 흡입 유량 정확도

【 Repeat ability 】
    ▶  Mass Flow Rate . . . . . . . . . . . . . ± .2% of rate
    ▶  Volumetric Flow Rate . . . . . . . . . ± .1% of rate
    ▶  Temperature . . . . . . . . . . . . . . . . ± .2°F (± .1°C)
    ▶  Pressure . . . . . . . . . . . . . . . . . . . ± .05% of full scale
    ▶  Density . . . . . . . . . . . . . . . . . . . . ± .1% of reading
【 Stability Over 12 Months 】
    ▶  Mass Flow Rate . . . . . . . . . . . . . ± .2% of rate
    ▶  Volumetric Flow Rate . . . . . . . . . ± negligible
    ▶  Temperature . . . . . . . . . . . . . . . . ± .9°F (± .5°C)
    ▶  Pressure . . . . . . . . . . . . . . . . . . . ± .1% of full scale
    ▶  Density . . . . . . . . . . . . . . . . . . . . ± .1% of reading
【 Response Time 】
    ▶  Adjustable from 1 to 100 seconds

【 Power Requirements 】

    ▶  12~36VDC, 25mA, 1Wmax, Voltvolumetricvolumetric또는 Mass
    ▶  12~36VDC, 300mA, 최대 9W 다중 파라미터 질량 옵션
    ▶  100~240VAC, 500760 Hz, 최대 5W. 다중 파라미터 질량 옵션
【 Display 】

    ▶  영숫자 2선 x16자 LCD디지털 디스플레이
    ▶  전체 현장 구성을 위한 6푸시 버튼
    ▶  콘센트는 인클로저 커버를 탈거하지 않고도 마그네틱 막대로 작동할 수 있습니다.
    ▶  디스플레이를 90°간격으로 장착하여 보다 쉽게 볼 수 있습니다.

【 Output Signals 】

    ▶  아날로그:4-20mA
    ▶  경보:솔리드 스테이트 릴레이, 40VDC
    ▶  토털 라이저 펄스:50밀리 초 펄스, 40VDC
    ▶  형체 변형자 또는 루프 동력 질량:하나의 아날로그, 하나의 토털 라이저 펄스, HART
    ▶  다변 측정 옵션:최대 3개의 아날로그 신호, 3개의 알람, 토털 라이저 펄스, HART
    ▶  Multivarable옵션:Modbus프로세스 모니터링

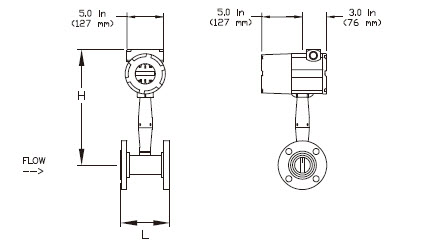

 < Physical Specifications >

【 Wetted Materials 】
    ▶  Standard 316L Stainless Steel, plus
        • Optional Carbon Steel or Hastelloy C
        • DuPont Teflon® based thread sealant on models with pressure transducer
【 Approvals 】
    ▶  FM, FMC     ......................   CLASS I, DIV. 1, GROUPS B,C,D
                                                  CLASS II/III, DIV. 1, GROUPS E,F,G
                                                  Type 4X and IP66, T6 Ta = -40 to 70°C
    ▶  ATEX        .......................   II 2 G Ex d IIB + H2 T6
                                                 II 2 D EX tD A21 IP66 T85°C
    ▶  IECEx       .......................   Ex d IIB + H2 T6
                                                 Ex tD A21 IP66 T85°C

  Measuring Rangs
